ساختمان اتاق بازرگانی تهران

طراحی، تامین و اجرای سیستم یکپارچه اعلام و اطفاء حریق ساختمان مرکزی اتاق بازرگانی تهران توسط شرکت مهندسی تک لاد

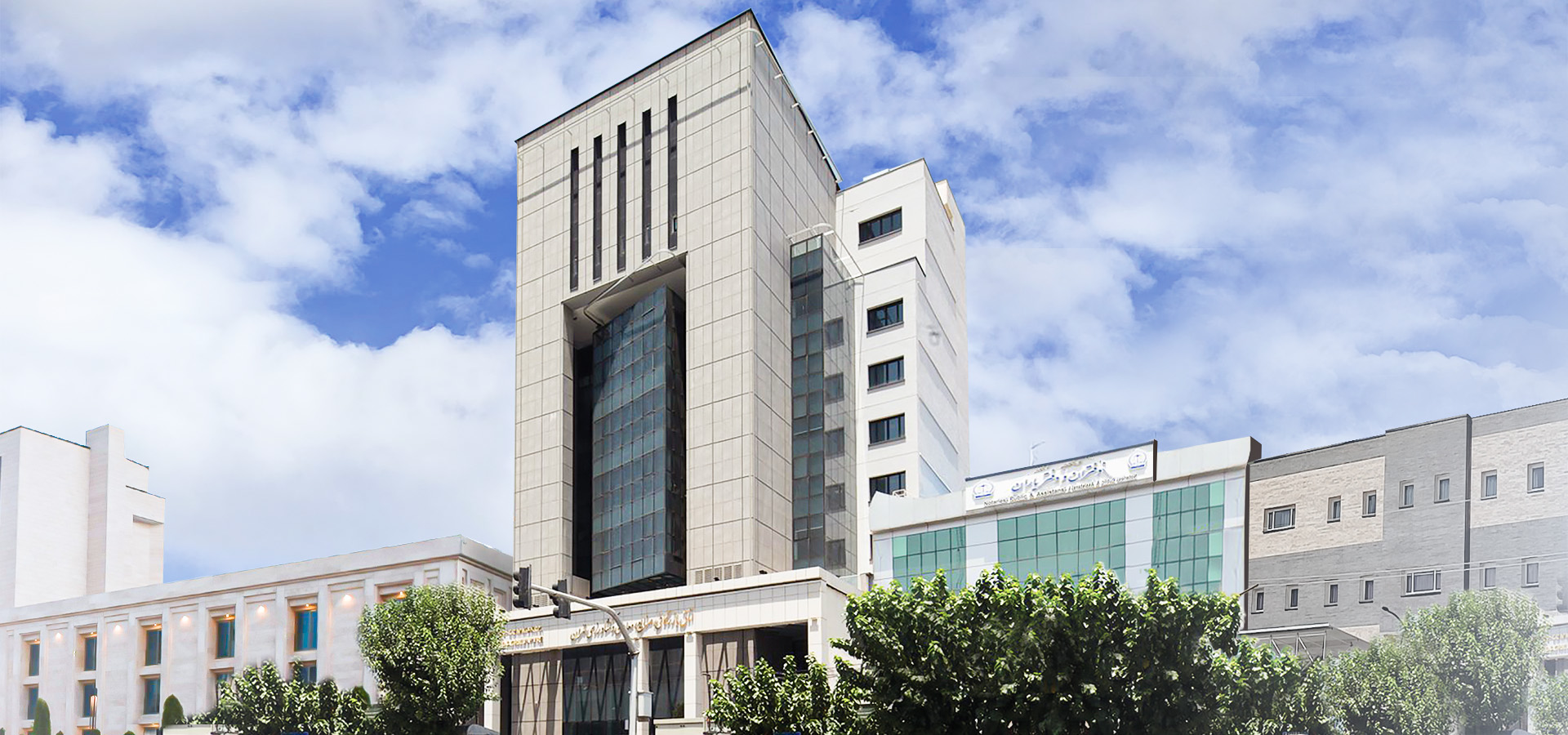

ساختمان مرکزی اتاق بازرگانی، صنایع، معادن و کشاورزی تهران به عنوان یکی از مهم‌ترین مراکز تصمیم‌گیری اقتصادی و تجاری، نیازمند زیرساخت‌های ایمنی در بالاترین سطح استانداردهای جهانی است. این برج با ابهت که در خیابان شهید مطهری تهران واقع شده، دارای 17 طبقه (شامل 6 طبقه زیرزمین، همکف و 10 طبقه روی همکف) با زیربنای تقریبی 12000 مترمربع در زمینی به مساحت 1200 مترمربع می‌باشد. شرکت مهندسی تک لاد با تکیه بر دانش فنی و تجربه سالیان متمادی خود، مسئولیت خطیر طراحی، تامین تجهیزات و اجرای سیستم‌های یکپارچه اعلام و اطفاء حریق این پروژه را بر عهده گرفت. در این پروژه، یک سیستم اعلام حریق آدرس‌پذیر فوق‌پیشرفته با مرکز کنترل 4 لوپ و بیش از 550 قطعه تجهیزات کنترلی و هشداری پیاده‌سازی شد. همچنین در بخش اطفاء حریق، مجموعه‌ای از تجهیزات تخصصی شامل 16 ست شیرآلات کنترلی ابتدای خط، یک ست پکیج سیستم تر و 5 ست شیرآلات فشارشکن برای مدیریت بهینه فشار در طبقات مختلف این ساختمان بلندمرتبه طراحی و اجرا گردید تا ایمنی جان پرسنل و مراجعین و همچنین اسناد و زیرساخت‌های حیاتی این مرکز به طور کامل تضمین گردد.

اهمیت استراتژیک ایمنی در مراکز کلان اقتصادی

اتاق بازرگانی، صنایع، معادن و کشاورزی تهران (TCCIM) نه تنها یک نهاد برجسته، بلکه نقطه تلاقی بخش خصوصی و شریان‌های اقتصادی است. روزانه صدها نفر از مدیران، تجار، سرمایه‌گذاران و هیئت‌های بین‌المللی در این مرکز تردد دارند و حجم عظیمی از اسناد، داده‌ها و زیرساخت‌های اطلاعاتی در آن نگهداری می‌شود. بروز هرگونه حادثه حریق در چنین ساختمانی می‌تواند تبعات جبران‌ناپذیری به همراه داشته باشد. از این رو، استقرار یک سیستم اعلام و اطفاء حریق هوشمند، سریع و بدون خطا، یک الزام غیرقابل انکار است. شرکت مهندسی تک لاد، به عنوان یکی از پیشگامان صنعت ایمنی و هوشمندسازی در ایران، با افتخار اجرای پروژه حیاتی حفاظت در برابر حریق این ساختمان استراتژیک را با موفقیت به سرانجام رسانده است.

چالش‌های مهندسی در ساختمان‌های بلندمرتبه با کاربری اداری

ساختمان مرکزی اتاق بازرگانی تهران از نظر معماری و سازه دارای ویژگی‌های خاصی است. این بنا با مجموع 17 طبقه (متشکل از 6 طبقه زیرزمین، طبقه همکف و 10 طبقه روی همکف) و زیربنایی بالغ بر 12000 مترمربع، در دسته ساختمان‌های بلندمرتبه و پرخطر از منظر استراتژی‌های اطفاء حریق قرار می‌گیرد.

وجود 6 طبقه زیرزمین که معمولاً به عنوان پارکینگ، تاسیسات و بایگانی مورد استفاده قرار می‌گیرند، ریسک انباشت دود و حرارت را به شدت افزایش می‌دهد. از سوی دیگر، ارتفاع بالای ساختمان نیازمند محاسبات دقیق هیدرولیکی برای غلبه بر افت فشار آب در طبقات فوقانی و کنترل فشار استاتیک در طبقات زیرین است. مهندسین تک لاد با در نظر گرفتن تمامی این چالش‌ها و بر اساس الزامات سازمان آتش‌نشانی و استانداردهای معتبر بین‌المللی مانند NFPA، راهکاری جامع، کارآمد و اختصاصی برای این ساختمان طراحی نمودند.

فاز اول: سیستم اعلام حریق آدرس‌پذیر اتوماتیک؛ هوشمندی در تشخیص

مهم‌ترین عامل در کاهش خسارات ناشی از آتش‌سوزی، تشخیص به موقع و دقیق محل وقوع حریق است. تک لاد برای پوشش کامل 12000 مترمربع زیربنای این ساختمان، از یک سیستم اعلام حریق آدرس‌پذیر (Addressable Fire Alarm System) بسیار پیشرفته استفاده کرده است:

۱. مرکز کنترل 4 لوپ با ظرفیت بالا:

قلب تپنده سیستم ایمنی این ساختمان، یک پنل مرکزی قدرتمند با 4 لوپ ارتباطی است. این لوپ‌ها وظیفه برقراری ارتباط پایدار و بدون وقفه با تمامی تجهیزات مستقر در 17 طبقه را بر عهده دارند و وضعیت هر نقطه از ساختمان را به صورت لحظه‌ای (Real-time) پایش می‌کنند.

۲. استقرار بیش از 550 تجهیز اعلام حریق:

تیم اجرایی تک لاد، بیش از 550 قطعه از انواع دتکتورها (دود، حرارت و ترکیبی)، شستی‌های اعلام حریق، آژیرها و فلشرها را با جانمایی مهندسی‌شده در سرتاسر طبقات نصب کرده است. یکی از مهم‌ترین بخش‌های این سیستم، ماژول‌های واسط یا اینترفیس‌ها (Interfaces) هستند. این ماژول‌ها در هنگام بروز حریق، فرمان‌های حیاتی نظیر توقف و انتقال آسانسورها به طبقه همکف، قطع سیستم‌های تهویه مطبوع (HVAC) جهت جلوگیری از گسترش دود، و باز شدن درب‌های کنترل تردد را به صورت اتوماتیک صادر می‌کنند.

فاز دوم: سیستم اطفاء حریق و کنترل سیالات؛ مهندسی دقیق فشار

در کنار سیستم اعلام، بخش اطفاء حریق نیازمند تجهیزات مکانیکی و شیرآلات بسیار دقیقی است تا در زمان بروز حادثه، عملیات مهار آتش با بالاترین راندمان صورت پذیرد. با توجه به ارتفاع ساختمان و تعداد طبقات، مهندسان تک لاد تجهیزات زیر را به عنوان ارکان اصلی سیستم اطفاء طراحی و تامین نموده‌اند:

۱. نصب 16 ست شیرآلات کنترلی ابتدای خط (ZCV):

Zone Control Valve یا شیرآلات کنترلی ابتدای خط، نقش کلیدی در تفکیک و زون‌بندی سیستم اطفاء حریق دارند. با نصب 16 ست از این شیرآلات، هر طبقه از ساختمان (یا هر زون حریق) به صورت مستقل مدیریت می‌شود. در صورت نیاز به تعمیرات در یک طبقه، نیازی به خارج کردن کل سیستم ساختمان از مدار نیست و این امر ضریب اطمینان (Reliability) کل مجموعه را به شدت افزایش می‌دهد.

۲. پکیج سیستم تر (Wet Alarm Valve Package):

یک ست کامل از پکیج سیستم تر (Wet Pipe System) در موتورخانه مرکزی یا محل استقرار تاسیسات ایمنی نصب شده است. این سیستم همواره تحت فشار آب قرار دارد و به محض فعال شدن اسپرینکلرها در هر نقطه‌ای از ساختمان، آب با سرعت و بدون تاخیر به سمت حریق اسپری می‌شود تا از گسترش زبانه‌های آتش جلوگیری کند.

۳. پیاده‌سازی 5 ست شیرآلات فشارشکن (PRV):

یکی از بزرگترین چالش‌ها در ساختمان‌های 17 طبقه، پدیده افزایش فشار استاتیک آب در طبقات پایینی (به ویژه 6 طبقه زیرزمین) است. اگر فشار آب بیش از حد مجاز باشد، می‌تواند منجر به ترکیدگی لوله‌ها و خرابی تجهیزات گردد. تک لاد با محاسبه دقیق هیدرولیک، 5 ست شیر فشارشکن (Pressure Reducing Valve) را در شبکه اطفاء حریق تعبیه کرده است تا فشار آب در تمامی طبقات بالایی و پایینی به صورت متوازن و کاملا استاندارد تنظیم شود.

چرا مهندسی ایمنی تک لاد؟

شرکت تک لاد با درک عمیق از ماهیت پروژه‌های ملی و حساس، همواره تلاش کرده است تا فراتر از یک پیمانکار، به عنوان یک مشاور امین و متخصص در کنار کارفرمایان خود قرار گیرد. استفاده از تجهیزات با اصالت، رعایت دقیق استانداردهای بین‌المللی و ملی، اجرای بی‌نقص شبکه‌های کابل‌کشی و لوله‌کشی، و همچنین ارائه خدمات پشتیبانی مستمر، دلایلی است که نهادهای بزرگی همچون اتاق بازرگانی تهران، ایمنی مجموعه‌های خود را به تک لاد می‌سپارند.

ایمنی بی‌وقفه برای قلب تپنده اقتصاد؛ محافظت هوشمند از ساختمان اتاق بازرگانی با راهکارهای پیشرفته تک لاد.

ساختمان مرکزی اتاق بازرگانی تهران، امروز نه تنها نمادی از تجارت و توسعه اقتصادی است، بلکه به لطف پیاده‌سازی سیستم‌های فوق‌پیشرفته اعلام حریق آدرس‌پذیر و اطفاء حریق مهندسی‌شده، به یکی از ایمن‌ترین ساختمان‌های اداری پایتخت تبدیل شده است. اجرای موفقیت‌آمیز نصب بیش از 550 تجهیز اعلام حریق، در کنار سیستم پیچیده شیرآلات کنترلی و فشارشکن در ساختمانی با 6 طبقه زیرزمین و 10 طبقه روی همکف، بار دیگر توانمندی‌های بی‌نظیر شرکت مهندسی تک لاد را در مدیریت یکپارچه پروژه‌های بزرگ به اثبات رساند. تک لاد متعهد است تا با ارائه مدرن‌ترین تکنولوژی‌های ایمنی، حافظ جان و سرمایه‌های ارزشمند در سرتاسر ایران باشد.
