مدیریت دود تونل‌ها و فضاهای صنعتی
رویارویی با حریق در شریان‌های حیاتی و قلب تپنده صنعت
سیستم جامع مدیریت دود در تونل‌ها و فضاهای صنعتی
تونل‌های جاده‌ای و ریلی به عنوان شریان‌های حیاتی حمل و نقل، و همچنین سوله‌ها و مجتمع‌های صنعتی به عنوان قطب‌های تولید، دارای معماری و شرایط کاملاً متفاوتی نسبت به ساختمان‌های تجاری و مسکونی هستند. در این فضاها، بروز حریق می‌تواند به دلیل وجود مواد اشتعال‌زا، طول زیاد مسیر (در تونل‌ها)، سقف‌های بسیار بلند و ماشین‌آلات پیچیده، به سرعت به یک فاجعه با تلفات جانی و خسارات مالی چند صد میلیارد تومانی تبدیل شود. دمای حریق در تونل‌ها گاهی به بیش از 1000 درجه سانتیگراد می‌رسد که می‌تواند ساختار بتنی تونل را تخریب کرده و باعث ریزش آن شود. دپارتمان مهندسی گروه تک لاد با بهره‌گیری از استانداردهای بین‌المللی نظیر NFPA 502 (استاندارد تونل‌ها) و NFPA 204 (سیستم‌های تخلیه دود و حرارت)، راهکارهای مهندسی دقیقی برای این چالش‌ها ارائه می‌دهد.
سیستم مدیریت دود تونل‌ها و فضاهای صنعتی چیست؟
سیستم مدیریت دود در این کاربری‌های خاص، شبکه‌ای عظیم و فوق‌سنگین از تجهیزات الکترومکانیکی است که وظیفه دارد در هنگام بروز حریق، گازهای سمی (مانند CO و )، دود غلیظ و حرارت شدید را کنترل، مهار و به سرعت از محیط خارج کند.
برخلاف ساختمان‌های مسکونی که تمرکز بر فشار مثبت راه‌پله‌هاست، در تونل‌ها هدف اصلی «هدایت دود در یک مسیر مشخص» یا «تخلیه نقطه‌ای» است تا افراد گیر افتاده در ترافیک یا قطار بتوانند از مسیر مخالف فرار کنند. در فضاهای صنعتی نیز هدف، خروج سریع حرارت برای جلوگیری از انفجار مخازن و ریزش سقف فلزی سوله‌ها است.
مکانیسم عملکرد: مهندسی سیالات در مقیاس کلان
مکانیسم عملکرد این سیستم‌ها بر اساس اصول پیچیده آیرودینامیک و ترمودینامیک استوار است.
- در تونل‌ها: به دلیل ساختار لوله‌ای شکل تونل، دود تمایل دارد در سقف جمع شده و در هر دو جهت تونل پخش شود (پدیده Backlayering). سیستم مدیریت دود با ایجاد یک جریان هوای پرقدرت مصنوعی (با سرعتی بیش از 33 متر بر ثانیه)، بر نیروی حرارتی حریق غلبه کرده و دود را مجبور می‌کند فقط در یک جهت حرکت کند. این کار باعث می‌شود یک سمت حریق کاملاً عاری از دود بماند تا آتش‌نشانان بتوانند از آن سمت حمله کنند و مردم فرار نمایند.
- در فضاهای صنعتی: مکانیسم بر پایه استفاده از «نیروی شناوری حرارتی» (Buoyancy) است. هوای داغ به بالا صعود می‌کند. در اینجا سیستم با باز کردن دریچه‌های سقفی و استفاده از فن‌های مکنده قدرتمند روی سقف، حرارت را به سرعت تخلیه کرده و همزمان با ورود هوای تازه از پایین، لایه دود را در ارتفاعی ایمن نگه می‌دارد.
انواع سیستم‌های تهویه و کنترل دود (تونل و صنعت)
مهندسان خبره گروه تک لاد بسته به طول تونل، نوع ترافیک (یک‌طرفه یا دوطرفه) و نوع صنعت، یکی از استراتژی‌های زیر را طراحی می‌کنند:
الف) سیستم تهویه طولی (Longitudinal Ventilation System)
این سیستم رایج‌ترین روش برای تونل‌های جاده‌ای و ریلی با طول متوسط (تا حدود 2 الی 3 کیلومتر) است.

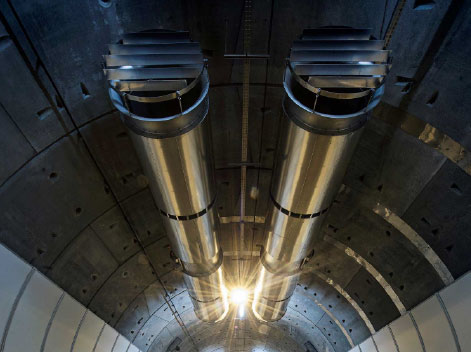

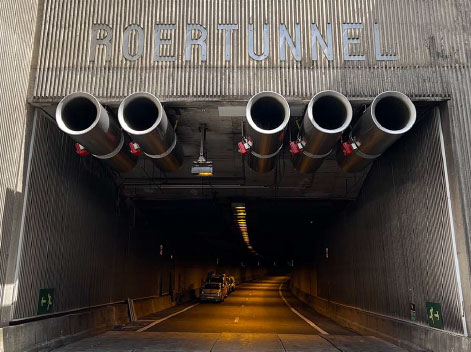

- عملکرد: مجموعه‌ای از جت فن‌های سنگین (Jet Fans) در فواصل مشخص زیر سقف تونل نصب می‌شوند. هنگام حریق، جت فن‌ها روشن شده و یک جریان هوای طولی قدرتمند ایجاد می‌کنند که دود را در طول تونل به سمت نزدیک‌ترین پورتال خروجی هدایت می‌کند.
ب) سیستم تهویه عرضی و نیمه‌عرضی (Transverse & Semi-Transverse)
برای تونل‌های بسیار طولانی (بیش از 3 کیلومتر) که هدایت دود در کل طول تونل خطرناک است، استفاده می‌شود.
- عملکرد: در طول تونل، کانال‌های عظیمی برای دمش هوای تازه و مکش دود تعبیه شده است. دود مستقیماً از بالای محل حریق (به صورت نقطه‌ای) توسط فن‌های مکنده غول‌پیکر (Axial Fans) که در شفت‌های تهویه قرار دارند، مکیده شده و به بیرون تونل منتقل می‌شود.
ج) تهویه طبیعی و خروج حرارت صنعتی (SHEVS – Smoke & Heat Exhaust Ventilation Systems)
مخصوص سوله‌ها، کارخانجات و انبارها.
- عملکرد: شامل دریچه‌های اتوماتیک (AOV) روی سقف است. در حالت حریق، این دریچه‌ها همراه با فن‌های مکنده سقفی (Roof Extractors) فعال شده و حرارت و دود را خارج می‌کنند. همچنین از پرده‌های دود (Smoke Curtains) آویزان از سقف برای محبوس کردن دود در یک زون مشخص استفاده می‌شود.
اهداف حیاتی سیستم در مقیاس صنعتی و تونلی
جلوگیری از پدیده Backlayering در تونل‌ها: ممانعت از حرکت دود برخلاف جهت تهویه که می‌تواند جان افراد در ترافیک مانده را تهدید کند.
- حفاظت از سازه (Structural Integrity): جلوگیری از رسیدن دمای بتن به بالای 300 درجه سانتیگراد (که باعث ترکیدگی بتن یا Spalling می‌شود) و جلوگیری از ذوب شدن سازه‌های فلزی سوله‌ها.
- پیشگیری از واکنش‌های زنجیره‌ای (Domino Effect): در صنایع پتروشیمی و پالایشگاه‌ها، خروج سریع حرارت از سرایت آتش به مخازن مجاور و بروز انفجارهای مهیب جلوگیری می‌کند.
- تسهیل عملیات نجات: ایجاد شعاع دید حداقل 30 متر برای نیروهای امدادی در محیط‌های وسیع.
اهداف حیاتی سیستم در مقیاس صنعتی و تونلی
جلوگیری از پدیده Backlayering در تونل‌ها: ممانعت از حرکت دود برخلاف جهت تهویه که می‌تواند جان افراد در ترافیک مانده را تهدید کند.
- حفاظت از سازه (Structural Integrity): جلوگیری از رسیدن دمای بتن به بالای 300 درجه سانتیگراد (که باعث ترکیدگی بتن یا Spalling می‌شود) و جلوگیری از ذوب شدن سازه‌های فلزی سوله‌ها.
- پیشگیری از واکنش‌های زنجیره‌ای (Domino Effect): در صنایع پتروشیمی و پالایشگاه‌ها، خروج سریع حرارت از سرایت آتش به مخازن مجاور و بروز انفجارهای مهیب جلوگیری می‌کند.
- تسهیل عملیات نجات: ایجاد شعاع دید حداقل 30 متر برای نیروهای امدادی در محیط‌های وسیع.
کاربردها
این سیستم‌های سنگین در پروژه‌های زیر الزامی هستند:
- تونل‌های جاده‌ای درون‌شهری و برون‌شهری.
- تونل‌های خطوط مترو و قطارهای بین‌شهری.
- مجتمع‌های پتروشیمی، پالایشگاه‌ها و نیروگاه‌های برق.
- انبارهای لجستیک بزرگ و سوله‌های نگهداری مواد شیمیایی.
- کارخانجات تولیدی با مساحت و حجم بالا (نظیر خودروسازی‌ها).
- معادن زیرزمینی.
مزایای اجرا توسط گروه تک لاد حریق
سپردن طراحی و اجرای این سیستم‌های پیچیده به گروه تک لاد مزایای استراتژیک زیر را برای کارفرمایان به همراه دارد:
- حفظ تداوم کسب‌وکار (Business Continuity): در صنایع، یک حریق می‌تواند ماه‌ها خط تولید را متوقف کند. سیستم ما خسارت را به حداقل رسانده و بازگشت سریع به کار را تضمین می‌کند.
- کاهش چشمگیر حق بیمه: شرکت‌های بیمه برای تاسیسات صنعتی دارای سیستم‌های استاندارد اطفاء و مدیریت دود، تخفیف‌های بسیار ویژه‌ای قائل می‌شوند.
- طراحی مبتنی بر CFD پیشرفته: ما حرکت دود، توزیع حرارت و سرعت باد را در تونل‌ها و سوله‌ها پیش از اجرا، به صورت سه‌بعدی شبیه‌سازی می‌کنیم تا بهترین چیدمان برای جت فن‌ها و دریچه‌ها به دست آید.
- تامین ایمنی مطلق جانی: که بالاترین اولویت در طراحی‌های مهندسی است.
تجهیزات و اجزای سازنده
به دلیل شرایط خشن محیطی، تجهیزات این بخش با تجهیزات ساختمانی متفاوت و بسیار مقاوم‌تر هستند. گروه تک لاد این قطعات را با استانداردهای F300 و F400 (تحمل دمای 400 درجه سانتیگراد به مدت 120 دقیقه) تامین می‌کند:

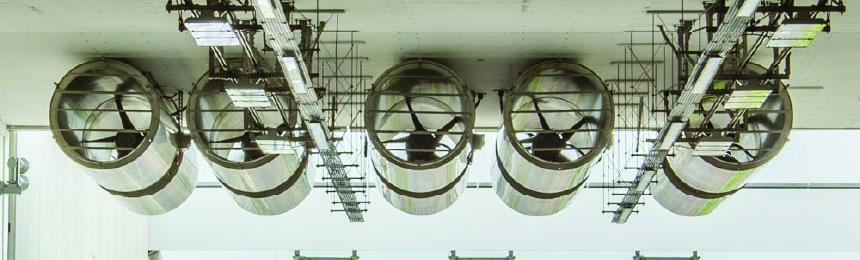

- جت فن‌های تونلی (Tunnel Jet Fans): فن‌های استوانه‌ای دوطرفه (Reversible) تمام استیل که نیروی پیشران (Thrust) فوق‌العاده بالایی تولید می‌کنند.
- فن‌های محوری غول‌پیکر (Massive Axial Fans): فن‌هایی با قطر پروانه بیش از 2 متر که در شفت‌های تهویه نصب شده و صدها هزار CFM هوا را جابجا می‌کنند.
- دریچه‌های خروج دود سقفی صنعتی (Smoke Vents / Louvers): مجهز به جک‌های پنوماتیک یا موتورهای الکتریکی که در دمای خاصی باز می‌شوند.
- دمپرهای تونلی و صنعتی سنگین (Heavy Duty Fire Dampers): برای مسدود کردن مسیر کانال‌ها در بخش‌های مختلف تهویه.
- سیستم‌های پایش گاز (Gas Detectors): سنسورهای سنجش مونوکسید کربن (CO)، دی‌اکسید نیتروژن (NO2) و کاهش دید (Opacity) که در حالت عادی کیفیت هوای تونل را پایش کرده و فرمان روشن شدن فن‌ها را صادر می‌کنند.
- تابلوهای کنترل صنعتی (): مغز متفکر سیستم که با دریافت اطلاعات از سنسورها، هزاران کیلووات توان الکتریکی را با استفاده از درایوهای فرکانس متغیر (VFD) بین فن‌ها توزیع و آن‌ها را کنترل می‌کند.
- کابل‌های نسوز آرموردار: برای مقاومت در برابر حرارت مستقیم و ضربات مکانیکی.
سخن پایانی
مدیریت دود در تونل‌ها و فضاهای صنعتی، نیازمند تلفیقی از دانش مهندسی، تجهیزات بی‌نقص و تجربه اجرایی است. دپارتمان مهندسی صنعتی گروه تک لاد با سابقه‌ای درخشان در ارائه راهکارهای ایمنی حریق، آماده است تا با پیشرفته‌ترین متدهای جهانی، شریان‌های حیاتی و تاسیسات صنعتی شما را در برابر خطرات حریق ایمن سازد. برای مشاوره تخصصی و درخواست شبیه‌سازی پروژه خود، با ما در تماس باشید.
