جعبه‌های آتش‌نشانی (Fire Hose Cabinets & Reels): سیستم حیاتی اطفاء حریق دستی
در دنیای مهندسی حریق و ایمنی ساختمان، تجهیزاتی وجود دارند که به عنوان خط مقدم دفاع در برابر آتش شناخته می‌شوند. سیستم‌های خاموش‌کننده دستی مبتنی بر آب، و در رأس آن‌ها جعبه‌های آتش‌نشانی (Fire Hose Cabinets - FHC)، از جمله مهم‌ترین و موثرترین این تجهیزات به شمار می‌آیند. هنگامی که یک آتش‌سوزی در مراحل اولیه خود قرار دارد، دسترسی سریع به یک منبع آب پایدار و قابل کنترل می‌تواند تفاوت بین یک حادثه کوچک و یک فاجعه بزرگ را رقم بزند.
جعبه آتش‌نشانی چیست؟
جعبه آتش‌نشانی (فایرباکس)، یک محفظه فلزی (و در برخی موارد فایبرگلاس یا پلاستیک فشرده) است که در نقاط استراتژیک و قابل دسترس ساختمان‌ها نصب می‌شود. این جعبه‌ها به شبکه لوله‌کشی آب آتش‌نشانی ساختمان (رایزرها) متصل هستند و درون خود مجموعه‌ای از تجهیزات شامل شیرآلات، شیلنگ، نازل و گاهی خاموش‌کننده‌های دستی (کپسول‌ها) را جای داده‌اند.
هدف اصلی از تعبیه این سیستم، فراهم کردن امکان استفاده فوری از آب با فشار مناسب برای ساکنین آموزش‌دیده ساختمان و همچنین نیروهای عملیاتی سازمان آتش‌نشانی است. بر اساس استانداردهای بین‌المللی نظیر NFPA 14 ، این سیستم‌ها باید به گونه‌ای طراحی شوند که در لحظات بحرانی، بدون نیاز به ابزار خاصی قابل استفاده باشند.
مکانیسم و نحوه عملکرد سیستم جعبه آتش‌نشانی
جعبه‌های آتش‌نشانی بر پایه یک مکانیسم هیدرولیکی ساده اما بسیار کارآمد عمل می‌کنند. نحوه عملکرد آن‌ها را می‌توان در مراحل زیر خلاصه کرد:
- تامین آب و فشار: شبکه لوله‌کشی متصل به جعبه‌ها، آب خود را از مخازن ذخیره آب آتش‌نشانی و از طریق سیستم پمپاژ (پمپ‌های جوکی، اصلی و دیزل) دریافت می‌کند. در برخی سیستم‌های شهری، فشار مستقیم شبکه آب شهری تامین‌کننده این جریان است.
- فعال‌سازی توسط کاربر: در زمان بروز حریق، کاربر درب جعبه را باز کرده و شیلنگ را به سمت محل حریق می‌کشد. در مدل‌های قرقره‌ای (Hose Reel)، شیلنگ به راحتی از روی قرقره باز می‌شود.
- باز کردن جریان آب: با چرخاندن فلکه شیر زاویه‌دار (Angle Valve) تعبیه شده در داخل جعبه، آب با فشار بالا (معمولاً بین 4 تا 7 بار) وارد شیلنگ می‌شود.
- کنترل پاشش: کاربر با استفاده از نازل (سرلوله) متصل به انتهای شیلنگ، جریان آب را کنترل می‌کند. نازل‌های مدرن معمولاً سه حالت دارند: بسته (Shut-off)، پاشش پودری/اسپری (Fog) برای خنک‌سازی گسترده و محافظت از کاربر، و پاشش مستقیم/جت (Straight Stream) برای نفوذ به عمق آتش از فاصله دور.
- مکانیسم اطفاء: آب خروجی با جذب شدید حرارت (Cooling) دمای حریق را به زیر نقطه اشتعال کاهش داده و همچنین بخار حاصل از آن با کاهش غلظت اکسیژن (Smothering)، به خفه شدن آتش کمک می‌کند.

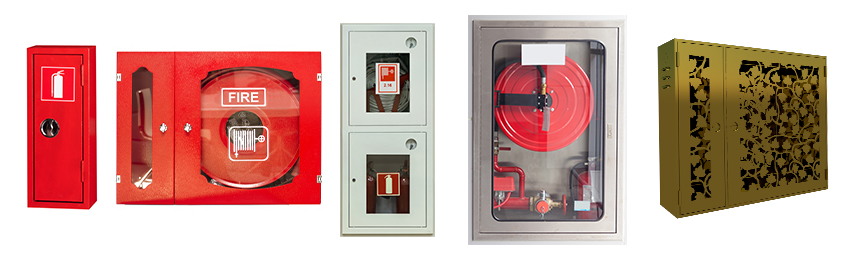

انواع جعبه‌های آتش‌نشانی
جعبه‌های آتش‌نشانی را می‌توان از چندین منظر دسته‌بندی کرد که آگاهی از آن‌ها برای انتخاب سیستم مناسب در پروژه‌های گروه تک لاد بسیار حائز اهمیت است:
الف) بر اساس نوع شیلنگ و کاربری (کلاس‌بندی سیستم)
- جعبه‌های مجهز به هوزریل (Fire Hose Reel – شیلنگ نیمه سخت):
این سیستم‌ها که بیشتر برای استفاده ساکنین عادی (غیرحرفه‌ای) طراحی شده‌اند، دارای شیلنگ‌های لاستیکی نیمه سخت با قطر داخلی 19 میلی‌متر (0.75 اینچ) یا 25 میلی‌متر (1 اینچ) هستند. طول این شیلنگ‌ها معمولاً 20 یا 30 متر است. مزیت اصلی آن‌ها این است که آب حتی در حالتی که شیلنگ کاملاً باز نشده باشد، می‌تواند در آن جریان یابد.
- جعبه‌های مجهز به هوزرک (Fire Hose Rack – شیلنگ تاشو/برزنتی):
این جعبه‌ها برای استفاده نیروهای آموزش‌دیده و آتش‌نشانان طراحی شده‌اند و حاوی شیلنگ‌های تخت (Flat Hose) با روکش برزنتی و قطر 38 میلی‌متر (1.5 اینچ) یا 65 میلی‌متر (2.5 اینچ) هستند. برای استفاده از این سیستم، شیلنگ باید به طور کامل از روی رک (آویز) باز شود تا آب بتواند در آن جریان یابد، در غیر این صورت فشار آب باعث تا خوردن و انسداد مسیر می‌شود. این سیستم حجم و فشار آب بسیار بالاتری را تامین می‌کند.
ب) بر اساس نحوه نصب فیزیکی
- جعبه‌های توکار (Recessed): داخل دیوار نصب می‌شوند و هم‌سطح با دیوار هستند. این مدل از نظر معماری زیباتر بوده و مانع عبور و مرور در راهروها نمی‌شود.
- جعبه‌های روکار (Surface Mounted): روی سطح دیوار نصب می‌شوند. معمولاً در ساختمان‌های قدیمی‌تر یا پارکینگ‌ها و کارخانجات که امکان تخریب دیوار وجود ندارد، استفاده می‌شوند.
- جعبه‌های محوطه‌ای (ایستاده): دارای پایه‌های مخصوص بوده و در محوطه‌های باز، سایت‌های صنعتی و پالایشگاه‌ها نصب می‌گردند.
ج) بر اساس طراحی داخلی کابینت

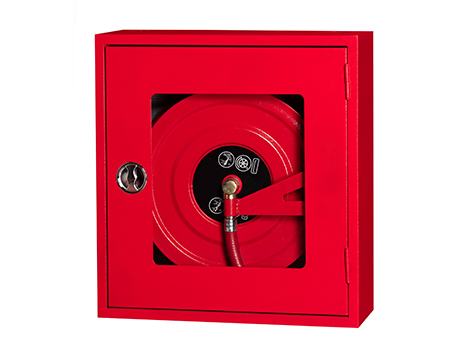

- تک کابین: تنها شامل یک قرقره شیلنگ و متعلقات آب است.

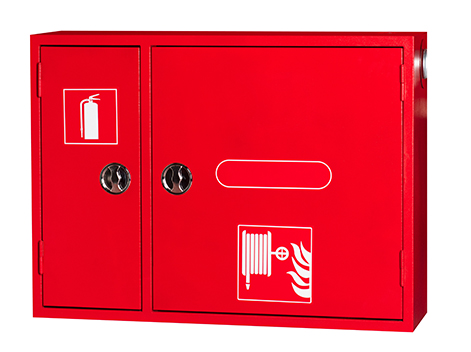

- دو کابین (دوقلو): دارای دو بخش مجزا است؛ یک بخش برای سیستم آبرسانی (شیلنگ و قرقره) و بخش دیگر برای قرار دادن خاموش‌کننده‌های دستی (مانند کپسول‌های پودر و گاز یا CO2).
تجهیزات و قطعات تشکیل‌دهنده جعبه آتش‌نشانی
هر جعبه آتش‌نشانی استاندارد که توسط گروه تک لاد تامین و اجرا می‌شود، از اجزای باکیفیت زیر تشکیل یافته است:
- کابینت (بدنه اصلی): ساخته شده از ورق‌های فولادی سیاه، روغنی، گالوانیزه یا استیل ضد زنگ (با ضخامت‌های استاندارد مانند 1 تا 2 میلی‌متر). بدنه باید دارای پوشش رنگ کوره‌ای الکترواستاتیک (معمولاً قرمز رنگ) باشد تا در برابر رطوبت و خوردگی مقاومت کند.
- قرقره (Reel) یا رک (Rack): مکانیزمی که شیلنگ روی آن قرار می‌گیرد. قرقره‌ها دارای بازوهای متحرک هستند که امکان چرخش 180 تا 360 درجه را فراهم می‌کنند تا کاربر بتواند شیلنگ را در هر جهتی به راحتی بکشد.
- شیلنگ آتش‌نشانی (Hose): شامل انواع نیمه سخت (پلاستیکی/لاستیکی) برای هوزریل‌ها و انواع تخت (برزنتی با لایه داخلی لاستیکی) برای هوزرک‌ها.
- شیر زاویه‌دار (Angle Valve) یا فلکه اصلی: شیری که لوله تغذیه‌کننده آب را به داخل جعبه متصل می‌کند. سایز این شیرها بسته به نوع سیستم 1، 1.5 یا 2.5
- اینچ است.
- کوپلینگ‌ها و اتصالات (Couplings): قطعات فلزی (معمولاً از جنس آلومینیوم یا برنج) که برای اتصال سریع شیلنگ به شیر فلکه و همچنین اتصال شیلنگ به نازل استفاده می‌شوند (مانند سیستم‌های Storz).
- نازل (Nozzle – سرلوله): قطعه نهایی که کاربر آن را در دست می‌گیرد. نازل‌ها وظیفه تنظیم الگوی پاشش آب و قطع و وصل جریان در نقطه انتهایی را بر عهده دارند. جنس آن‌ها معمولاً از پلاستیک‌های فشرده صنعتی یا برنج است.
اهداف استفاده از سیستم جعبه آتش‌نشانی
طراحی و اجرای این سیستم‌ها در ساختمان‌ها اهداف استراتژیک متعددی را دنبال می‌کند:
- واکنش سریع اولیه (First Response): فراهم کردن ابزاری قدرتمند برای ساکنین جهت مداخله در همان دقایق یا حتی ثانیه‌های اولیه شروع حریق، پیش از رسیدن نیروهای امدادی.
- تامین آب مستمر: برخلاف کپسول‌های آتش‌نشانی که ظرفیت محدودی دارند، جعبه‌های متصل به شبکه آبرسانی، حجم نامحدودی از آب (تا زمان اتمام مخازن اصلی ساختمان) را برای اطفاء فراهم می‌کنند.
- تسهیل عملیات آتش‌نشانان: در ساختمان‌های بلندمرتبه، انتقال شیلنگ‌های سنگین از پله‌ها برای آتش‌نشانان زمان‌بر و گاهی غیرممکن است. وجود شیرهای 2.5 اینچ در جعبه‌های طبقات، به آتش‌نشانان اجازه می‌دهد مستقیماً از طبقه درگیر حریق آبگیری کنند.
- کاهش خسارات مالی و جانی: مهار سریع حریق از گسترش آن به سایر بخش‌ها جلوگیری کرده و خسارات ناشی از فعال شدن احتمالی سیستم‌های اطفاء اتوماتیک (مانند اسپرینکلرها) را در کل فضا به حداقل می‌رساند.
کاربردهای سیستم‌های فایرباکس
با توجه به الزامات سازمان آتش‌نشانی و مقررات ملی ساختمان، نصب جعبه‌های آتش‌نشانی در طیف وسیعی از کاربری‌ها الزامی است:
- مجتمع‌های مسکونی بلندمرتبه و برج‌ها: برای تامین ایمنی طبقات مسکونی.
- مراکز تجاری، پاساژها و مال‌ها: جهت پوشش‌دهی راهروهای طولانی و فضاهای عمومی با بار حریق بالا.
- مراکز درمانی و بیمارستان‌ها: به منظور مهار سریع حریق بدون نیاز به تخلیه اضطراری بیماران کم‌توان.
- ساختمان‌های اداری و دولتی: برای حفاظت از اسناد و پرسنل.
- پالایشگاه‌ها، کارخانجات و سوله های صنعتی: نصب مدل‌های صنعتی با دبی آب بالا برای مقابله با حریق‌های گسترده صنعتی.
- پارکینگ‌های طبقاتی، انبارها و پایانه‌های حمل و نقل.
مزایای استفاده از جعبه‌های آتش‌نشانی
سیستم‌های آبرسانی دستی دارای مزایای بی‌شماری هستند که آن‌ها را بی‌بدیل می‌سازد:
- استفاده آسان: مدل‌های هوزریل به دلیل سادگی ساختار، حتی توسط افراد بدون آموزش تخصصی پیچیده (با یک آموزش ساده) قابل استفاده هستند.
- قابلیت اطمینان بالا: به دلیل نداشتن قطعات الکترونیکی پیچیده، این سیستم مکانیکی در صورت نگهداری صحیح، همواره آماده به کار است.
- شعاع عملیاتی وسیع: با استفاده از شیلنگ‌های 20 تا 30 متری و پرتاب آب تا طول 10 الی 15 متر توسط نازل، یک جعبه می‌تواند مساحت بسیار وسیعی (گاهی تا بیش از 800 متر مربع) را پوشش دهد.
- مقرون به صرفه بودن: هزینه نصب، راه‌اندازی و نگهداری این سیستم‌ها در مقایسه با سیستم‌های اطفاء حریق گازی بسیار پایین‌تر است.
- ماندگاری طولانی: تجهیزات استاندارد جعبه آتش‌نشانی در صورت بازرسی‌های دوره‌ای، ده‌ها سال عمر مفید خواهند داشت.
خدمات مهندسی گروه تک لاد در زمینه جعبه‌های آتش‌نشانی
طراحی و اجرای صحیح سیستم لوله‌کشی و جانمایی جعبه‌های آتش‌نشانی نیازمند دانش تخصصی مهندسی هیدرولیک و تسلط بر استانداردهای حریق است. اشتباه در سایززنی لوله‌ها یا انتخاب پمپ نامناسب می‌تواند منجر به افت فشار شدید آب در لحظه حریق و بی‌اثر شدن کل سیستم گردد.
گروه تک لاد (تک لاد حریق) با بهره‌گیری از تیمی از مهندسان مجرب و کارآزموده، پکیج کاملی از خدمات را در این زمینه ارائه می‌دهد:
- مشاوره و طراحی هیدرولیکی: محاسبه دقیق سایز لوله‌ها، ظرفیت مخازن و هد و دبی پمپ‌های آتش‌نشانی با استفاده از نرم‌افزارهای تخصصی و بر اساس استانداردهای NFPA.
- جانمایی استاندارد: تعیین دقیق فواصل جعبه‌ها (به گونه‌ای که تمام نقاط ساختمان هم‌پوشانی داشته باشند) بر اساس پلان معماری.
- تامین تجهیزات: ارائه باکیفیت‌ترین جعبه‌های آتش‌نشانی، شیلنگ‌های اروپایی و آسیایی معتبر، نازل‌ها و شیرآلات دارای تاییدیه‌های UL/FM و سازمان آتش‌نشانی.
- اجرا، نصب و تست فشار: اجرای دقیق سیستم رایزرها، نصب جعبه‌ها و انجام تست‌های هیدرواستاتیک برای اطمینان از عدم نشتی و صحت عملکرد سیستم.
- سرویس و نگهداری دوره‌ای: بازدیدهای منظم جهت تست شیرآلات، بررسی سلامت شیلنگ‌ها و اطمینان از آماده‌به‌کار بودن سیستم.
برای کسب اطلاعات بیشتر، دریافت مشاوره رایگان و یا ثبت سفارش تجهیزات اطفاء حریق دستی و اتوماتیک، هم‌اکنون شماره تماس خود را در فرم این صفحه وارد کنید تا کارشناسان فنی گروه تک لاد با شما تماس بگیرند. ما متعهد به ارتقای سطح ایمنی پروژه‌های شما با بالاترین استانداردهای جهانی هستیم. ایمنی پایدار، تخصص ماست.
