مدیریت دود ساختمان (طبقات روی زمین)
مهار قاتل خاموش در ارتفاع

سیستم جامع مدیریت و کنترل دود ساختمان (طبقات روی زمین)

بررسی‌های علمی و گزارش‌های کالبدشکافی در حوادث آتش‌سوزی نشان می‌دهد که بیش از 80% از تلفات جانی، ارتباطی با سوختگی و شعله‌های آتش ندارد، بلکه ناشی از استنشاق گازهای سمی (نظیر مونوکسید کربن و سیانید هیدروژن)، خفگی و کاهش دید ناشی از دود است. دود ناشی از حریق با سرعتی معادل 15 الی 130 متر بر دقیقه حرکت می‌کند و در زمان بسیار کوتاهی، تمام طبقات، راهروها و مسیرهای فرار ساختمان‌های بلندمرتبه را در بر می‌گیرد. در حالی که برای طبقات زیرزمین عموماً از سیستم‌های جت فن استفاده می‌شود، مکانیزم کنترل دود در «طبقات روی زمین» (Above-ground Floors) به دلیل وجود پنجره‌ها، آتریوم‌ها، راهروهای طولانی و پدیده اثر دودکشی (Stack Effect) نیازمند مهندسی سیالات بسیار پیچیده‌تری است. دپارتمان مهندسی گروه تک لاد با تکیه بر دانش روز و استانداردهای جهانی نظیر NFPA 92 و مبحث سوم مقررات ملی ساختمان، راهکارهای نوینی برای مهار این پدیده ارائه می‌دهد.

سیستم مدیریت دود طبقات روی زمین چیست؟

سیستم مدیریت دود (Smoke Management System) در طبقات روی زمین، یک شبکه یکپارچه از تجهیزات مکانیکی (فن‌ها، دمپرها، کانال‌ها) و کنترلرهای هوشمند الکترونیکی است که با هدف کنترل حرکت دود، جلوگیری از گسترش آن به مناطق امن و تخلیه سریع آن به فضای باز طراحی می‌شود.

برخلاف سیستم اطفاء حریق (مانند اسپرینکلرها) که وظیفه خاموش کردن شعله را دارند، رسالت اصلی سیستم مدیریت دود، ایجاد و حفظ یک «محیط قابل زیست» (Tenable Environment) برای فرار ساکنین و فراهم کردن دید کافی برای آتش‌نشانان است. در طبقات روی زمین، این سیستم باید بتواند لایه دود را در ارتفاعی بالاتر از قد انسان (معمولاً حداقل الی متر بالاتر از کف) نگه دارد تا افراد بتوانند بدون استنشاق دود، با خیال آسوده به سمت راه‌های خروج حرکت کنند.

مکانیسم عملکرد: فیزیک و دینامیک حریق چگونه مهار می‌شود؟

اساس کار سیستم‌های مدیریت دود بر پایه قوانین فیزیک ترمودینامیک و مکانیک سیالات استوار است. زمانی که حریق رخ می‌دهد، گازهای حاصل از احتراق به دلیل دمای بالا، منبسط شده و چگالی آن‌ها کاهش می‌یابد ( $ρ = V m$ ). این کاهش چگالی باعث ایجاد یک نیروی شناوری (Buoyancy) شده و ستون دود (Smoke Plume) با سرعت به سمت سقف حرکت می‌کند.

وقتی دود به سقف برخورد می‌کند، به صورت افقی پخش شده و یک «لایه دود» (Smoke Layer) در زیر سقف تشکیل می‌دهد. مکانیسم سیستم کنترل دود گروه تک لاد برای مدیریت این فرآیند از دو بخش اصلی تشکیل شده است:

تخلیه دود (Exhaust): فن‌های قدرتمند اگزاست، حجم عظیمی از این هوای آلوده و داغ را از بالاترین تراز فضای درگیر حریق (زیر سقف) مکش کرده و از طریق کانال‌های نسوز به بیرون از ساختمان پرتاب می‌کنند.
تامین هوای جبرانی (Make-up Air): قانون بقای جرم ایجاب می‌کند که به همان اندازه‌ای که دود خارج می‌شود، هوای تازه باید وارد محیط گردد. سیستم به صورت هوشمند هوای تازه را از پایین‌ترین سطح ممکن (نزدیک کف) با سرعت پایین (معمولاً کمتر از $1$ متر بر ثانیه) وارد محیط می‌کند. سرعت پایین هوای جبرانی بسیار حیاتی است، زیرا در غیر این صورت باعث تلاطم (Turbulence) شده و لایه دود بالای سر انسان‌ها را با هوای تمیز پایین مخلوط می‌کند که به آن پدیده «Plugholing» می‌گویند.

انواع سیستم‌های کنترل دود در طبقات روی زمین

مهندسان گروه تک لاد بر اساس کاربری، مساحت و معماری ساختمان، مناسب‌ترین سناریو را از بین انواع زیر انتخاب و طراحی می‌کنند:

الف) سیستم منطقه‌بندی یا روش ساندویچی (Zoned Smoke Control / Sandwich System)

این روش پیشرفته‌ترین و رایج‌ترین سیستم برای برج‌های مسکونی، اداری، راهروها و هتل‌ها است. ساختمان به چندین منطقه دود (Smoke Zone) تقسیم می‌شود.

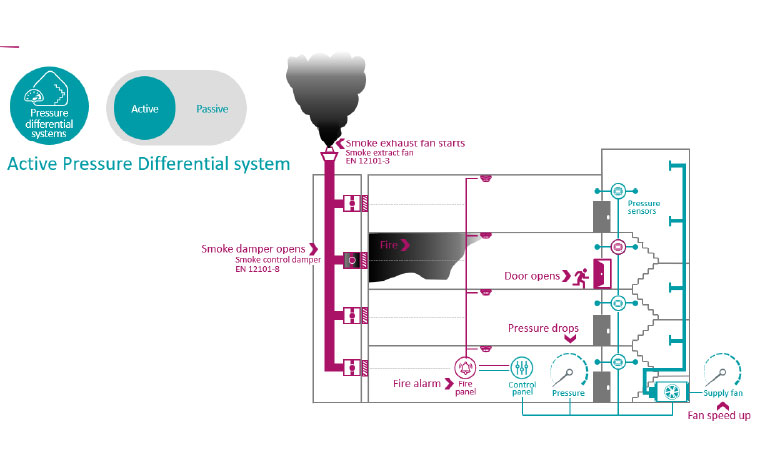

عملکرد: هنگامی که حریق در طبقه رخ می‌دهد، اگزاست فن‌ها در همان طبقه با حداکثر توان روشن شده و فشار منفی (مکش دود) ایجاد می‌کنند. همزمان، در طبقه $X + 1$ (یک طبقه بالاتر) و طبقه $X - 1$ (یک طبقه پایین‌تر)، هوای تازه با فشار بالا تزریق می‌شود تا فشار مثبت ایجاد گردد.
نتیجه: این اختلاف فشار (معمولاً بین $P a$ تا $P a$ ) باعث می‌شود دود نتواند از طبقه درگیر حریق به طبقات بالا یا پایین نفوذ کند و بین دو لایه پرفشار «ساندویچ» شده و به بیرون مکیده می‌شود.

ب) سیستم مدیریت دود آتریوم‌ها و فضاهای بزرگ (Atrium Smoke Management)

در مجتمع‌های تجاری بزرگ، مال‌ها و ساختمان‌هایی که دارای فضای باز مرکزی (آتریوم) با ارتفاع بلند هستند، دود به سرعت به سمت سقف شیشه‌ای یا گنبد بالایی صعود می‌کند.

عملکرد: در این فضاها، از حجم‌سنجی حریق (Design Fire Size) استفاده می‌شود. فن‌های بسیار قدرتمندی در بالاترین نقطه آتریوم نصب می‌شوند تا دود انباشته شده را پیش از آنکه ضخامت لایه‌اش افزایش یابد و به پایین (محل حضور افراد) نزول کند، تخلیه نمایند. در اینجا حفظ ارتفاع عاری از دود (Clear Height) هدف اصلی است.

ج) تهویه طبیعی خروج دود و حرارت (SHEVS – Natural Ventilation)

در برخی معماری‌ها (مانند سوله‌ها، کارخانجات یا راه‌پله‌های خاص)، به جای فن‌های مکانیکی از دریچه‌های هوشمند روی سقف یا نمای ساختمان استفاده می‌شود که به آن‌ها (Automatic Opening Vent) می‌گویند.

عملکرد: با فرمان پنل اعلام حریق، این دریچه‌ها باز شده و دود صرفاً بر اساس نیروی شناوری حرارتی و به طور طبیعی از ساختمان خارج می‌شود.

د) سیستم پرژینگ یا پاکسازی (Post-Fire Smoke Purge System)

این سیستم برای پاکسازی کامل ساختمان پس از اطفاء حریق استفاده می‌شود. در این روش معمولاً کل هوای ساختمان با نرخ تعویض هوای بالا (مثلاً الی بار تعویض هوا در ساعت – ) مکش شده تا کوچکترین ذرات سمی باقی‌مانده نیز خارج شوند.

اهداف حیاتی سیستم مدیریت دود طبقات

طراحی و اجرای این سیستم توسط دپارتمان تخصصی تک لاد حریق اهداف مهندسی و انسانی زیر را تضمین می‌کند:

1. حفظ جان انسان‌ها (Life Safety): پایین نگه داشتن غلظت گازهای سمی (مانند )، حفظ میزان اکسیژن در حد مجاز (بالای $15%$ ) و کاهش دمای محیط تنفسی به زیر جهت جلوگیری از سوختگی مجاری تنفسی.
2. تامین دید برای فرار: حفظ حداقل شعاع دید متر برای ساکنین جهت پیدا کردن تابلوهای خروج اضطراری و جلوگیری از ایجاد وحشت (Panic).
3. تسهیل عملیات آتش‌نشانان: فراهم کردن دید کافی و محیطی با حرارت کنترل‌شده تا نیروهای آتش‌نشانی بتوانند کانون حریق را سریع‌تر پیدا کرده و اطفاء کنند.
4. محدودسازی خسارات مالی (Property Protection): جلوگیری از نشستن ذرات مخرب و خورنده دود روی تجهیزات حساس (سرورها، اسناد، تجهیزات پزشکی) در طبقاتی که دچار حریق نشده‌اند.
5. جلوگیری از پدیده فلش‌اوور (Flashover): با خارج کردن حرارت و گازهای قابل اشتعال انباشته شده در زیر سقف، از رسیدن دمای محیط به نقطه اشتعال ناگهانی کل فضا جلوگیری می‌شود.

برای دریافت مشاوره شماره خود را وارد کنید

کاربردهای اصلی در صنعت ساختمان

سیستم کنترل دود طبقات برای طیف وسیعی از سازه‌ها الزامی است:

برج‌های بلندمرتبه (High-Rise Buildings): مسکونی، اداری و تجاری (به دلیل طولانی بودن زمان تخلیه).
مراکز خرید و مال‌ها (Shopping Malls): به ویژه در راهروهای طولانی و فضاهای متصل به هم.
مراکز درمانی و بیمارستان‌ها: به دلیل حضور بیماران کم‌توان که قابلیت فرار سریع ندارند (استراتژی دفاع در محل یا Defend in Place).
هتل‌ها و مراکز اقامتی: حفاظت از راهروهای ارتباطی بین اتاق‌ها و پله‌های فرار.
سالن‌های همایش، سینماها و پایانه‌های مسافربری (فرودگاه‌ها): فضاهایی با تجمع انبوه جمعیت.

مزایا و ارزش افزوده اجرای سیستم توسط گروه تک لاد حریق

این سیستم از مجموعه‌ای از قطعات فوق‌حرفه‌ای و مقاوم در برابر حرارت تشکیل شده است که گروه تک لاد آن‌ها را از معتبرترین برندهای جهانی با تاییدیه‌های معتبر (نظیر و ) تامین می‌کند:

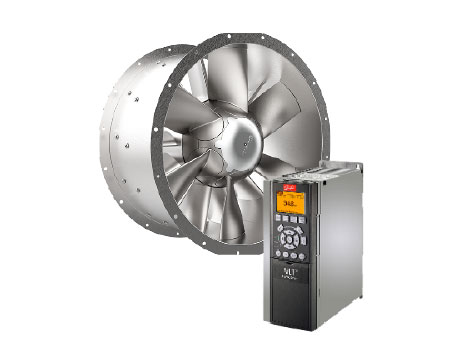

اگزاست فن‌های مقاوم در برابر حریق (Smoke Exhaust Fans): قلب تپنده سیستم. این فن‌ها باید دارای استانداردهای کلاس حرارتی بالا باشند (مثلاً کلاس که تحمل دمای را به مدت تا دقیقه دارد، یا کلاس ).
دمپرهای کنترل دود (Motorized Smoke Dampers): دریچه‌هایی با موتورهای الکتریکی (Actuators) که در داخل کانال‌ها نصب می‌شوند. در حالت عادی بسته‌اند و در زمان حریق، فقط دمپر طبقه درگیر باز می‌شود تا مکش انجام گیرد.
پرده‌های دود (Smoke Curtains): پرده‌های از جنس پارچه‌های نسوز (مانند فایبرگلاس با روکش سیلیکون) که در زمان حریق از سقف آویزان شده (Active) یا به صورت ثابت (Passive) نصب هستند و فضاها را به بخش‌های کوچکتر تقسیم می‌کنند تا از حرکت افقی دود در زیر سقف جلوگیری کنند.
کانال‌های مقاوم در برابر حریق (Fire Rated Ductwork): کانال‌های انتقال هوا که با مواد عایق خاصی (نظیر پشم سنگ با دانسیته بالا یا رنگ‌های منبسط‌شونده) پوشانده شده‌اند تا در برابر حرارت بالای دود درون خود از بین نروند و حرارت را به طبقات دیگر منتقل نکنند.
تابلوی کنترل یکپارچه (Smoke Control Panel / MCC): پردازشگر اصلی سیستم که فرمان‌ها را از سیستم اعلام حریق دریافت کرده و بر اساس سناریوی از پیش برنامه‌ریزی شده (توسط )، فن‌ها و دمپرها را باز، بسته، روشن یا خاموش می‌کند.
فن‌های تزریق هوای تازه (Make-up Air Fans): برای تامین اکسیژن و هوای جبرانی تمیز در سطح پایین.

سخن آخر

برای محافظت از سرمایه‌های جانی و مالی خود در برابر قاتل خاموش حریق، و تبدیل ساختمان خود به یک سازه هوشمند و ایمن، هم‌اکنون با متخصصان دپارتمان مهندسی گروه تک لاد تماس حاصل فرمایید. ما امنیت و آرامش را به طراحی معماری شما پیوند می‌زنیم.

مدیریت دود ساختمان (طبقات روی زمین) مهار قاتل خاموش در ارتفاع
