سیستم فوم AG

توضیحات تکمیلی

برند	AG Sprinkler
دسته بندی	تجهیزات فوم AG
سیستم	اطفای حریق
گارانتی	گارانتی اصالت

توضیحات

خط تولید فوم AG مجموعه‌ای کامل از تجهیزات لازم برای سیستم‌های اطفاء حریق مبتنی بر فوم را ارائه می‌دهد: ذخیره‌سازی (مخازن بلادر و اتمسفریک)، تناسب‌سازی (تناسب‌گرهای اینلاین، اسکیدهای فشار متعادل، شیرهای کنترل هیدرولیک)، غلظت‌های فوم، و تجهیزات تخلیه (مانیتورها، نازل‌ها، هیدرانت‌ها، ژنراتورهای فوم). مخازن بلادر تنها با استفاده از فشار آب، غلظت ذخیره‌شده را به داخل شبکه آب تزریق می‌کنند و نیازی به پمپ اختصاصی فوم ندارند؛ در حالی که مخازن اتمسفریک — که در انواع فولاد کربنی، استیل ضدزنگ، فایبرگلاس تقویت‌شده و HDPE موجود هستند — غلظت فوم را برای استفاده با تناسب‌گرهای جداگانه و شیرهای دلوژ ذخیره می‌کنند. تناسب‌گرهای اینلاین و تناسب‌گرهای فشار متعادل، غلظت فوم را با نسبت صحیح در دامنه وسیعی از جریان و فشار به داخل جریان آب وارد می‌کنند و اختلاف فشار بین منابع فوم و آب را جبران می‌کنند. غلظت‌های فوم شامل AFFF، AFFF مقاوم در برابر الکل، فوم پروتئینی (FP) و فوم‌های سنتزی چند-اکسپنشن هستند که برای حریق‌های کلاس A و کلاس B، هیدروکربنی و حلال قطبی مناسب‌اند. تجهیزات تخلیه شامل مانیتورهای ثابت و متحرک (دستی یا کنترل از راه دور)، طیفی از نازل‌های مانیتور (جت مستقیم، خودمکنده، الگوی قابل تنظیم)، ژنراتورهای فوم با اکسپنشن پایین/متوسط/بالا، و هیدرانت‌هایی با چندین خروجی شیردار و قابلیت نصب مانیتور برای اتصال به شبکه‌های آب زیرزمینی هستند.

برخی مدل ها

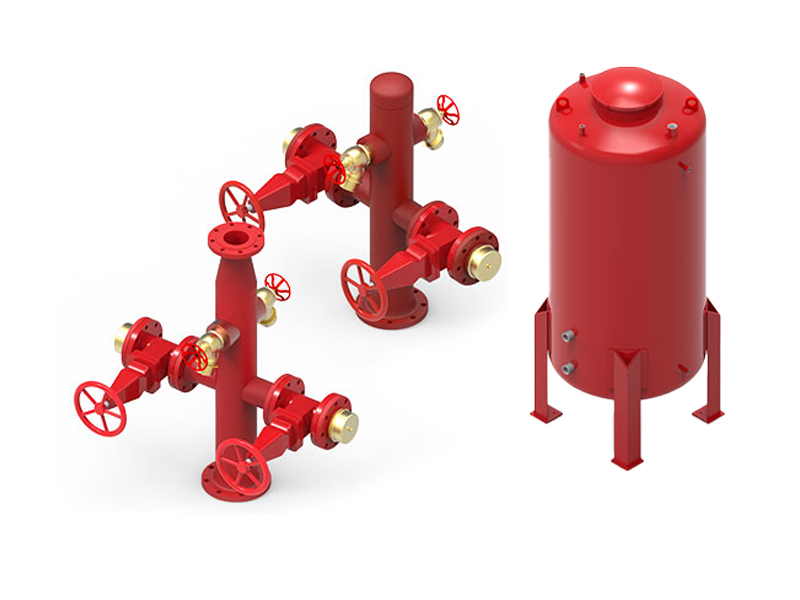

مخازن بلادر (Bladder Tanks):
- AG-TMIF — مخزن بلادر تناسبی FM (افقی یا عمودی)

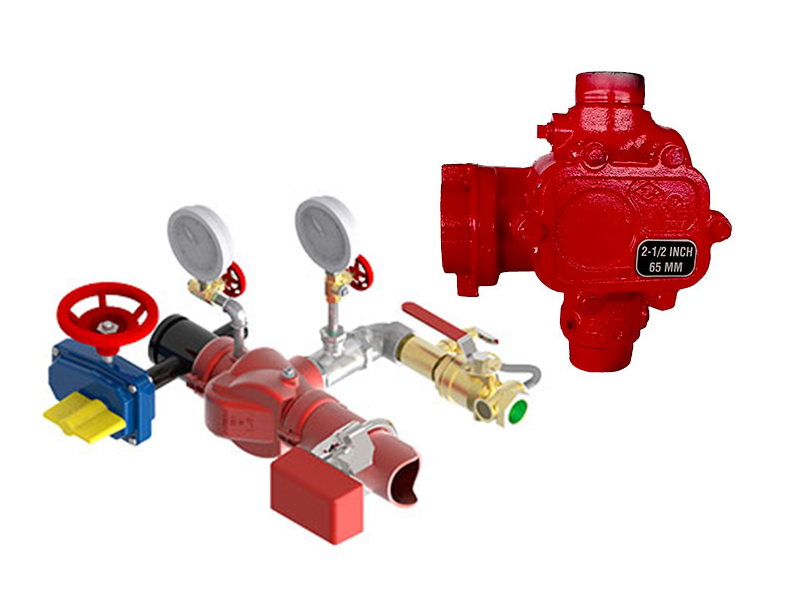

- VHCC — شیر کنترل هیدرولیک غلظت فوم
- PCVB / PCVI — تناسب‌گر با جریان متغیر (برنجی / استیل ضدزنگ)

مخازن اتمسفریک:
- مخزن اتمسفریک فولاد کربنی
- مخزن اتمسفریک PRFV (فایبرگلاس تقویت‌شده)
- مخزن اتمسفریک HDPE
- مخزن اتمسفریک استیل ضدزنگ (AISI 304 / 316)

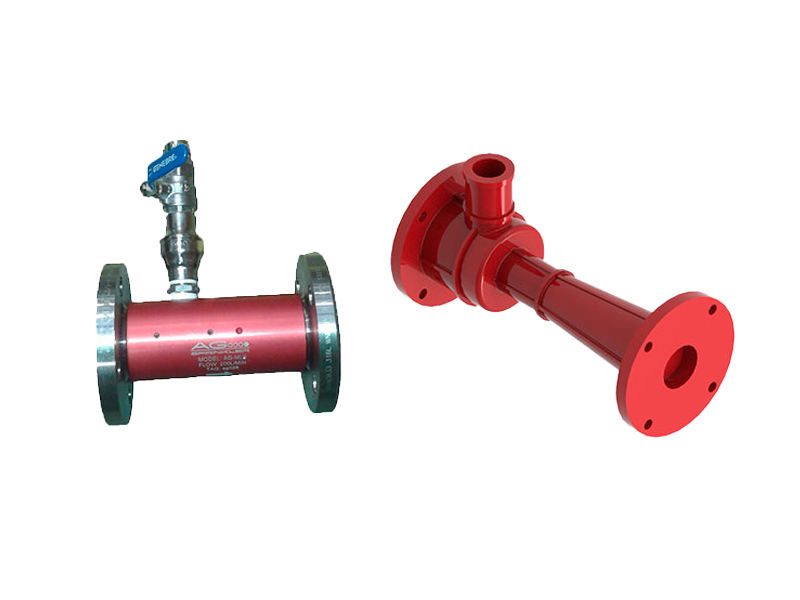

تناسب‌گرهای اینلاین با جریان ثابت (Constant Flow Inline Foam Inductors):
- PCFA/PCFB-050-G — تناسب‌گر شیاردار (Grooved) با جریان پایین
- PCFB / PCFI — تناسب‌گر با جریان متوسط
- PCFB — تناسب‌گر با جریان بالا

سیستم‌های فشار متعادل (Balanced Pressure Systems):
- SKID-B / SKID-I — اسکید تناسبی پمپ فوم
- ILBPB / ILBPI — تناسب‌گر اینلاین فشار متعادل

غلظت‌های فوم (Foam Concentrates):
- AG-AFFF 1% F-TP(-15) — فوم غشاساز آبی (AFFF)
- AG-AFFF-AR 1×3% LvF / AG-ARC-HFE 3×3% — AFFF مقاوم در برابر الکل (حلال قطبی)
- AG-FP 6% UL — فوم فلوئوروپروتئینی (FP)
- AG-ARC-HFE 3×3% — غلظت سنتزی چند-اکسپنشن (کف با اکسپنشن پایین/متوسط/بالا، مناسب هیدروکربن و حلال قطبی، سازگار با هوای گرم)

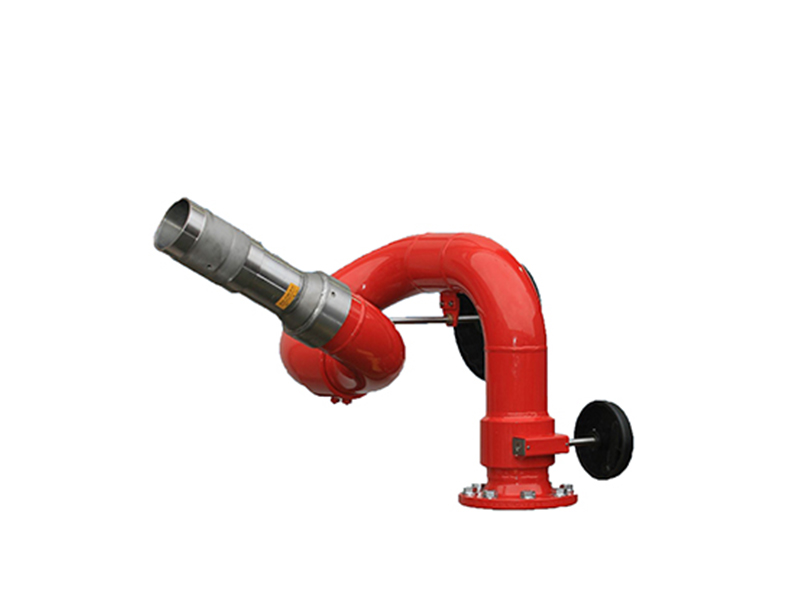

مانیتورها (Monitors):
- AG-EMP3 / -EMP4 / -EMP6 / -EMP8 (نسخه استیل: AG-EMPI) — مانیتورهای کنترل از راه دور

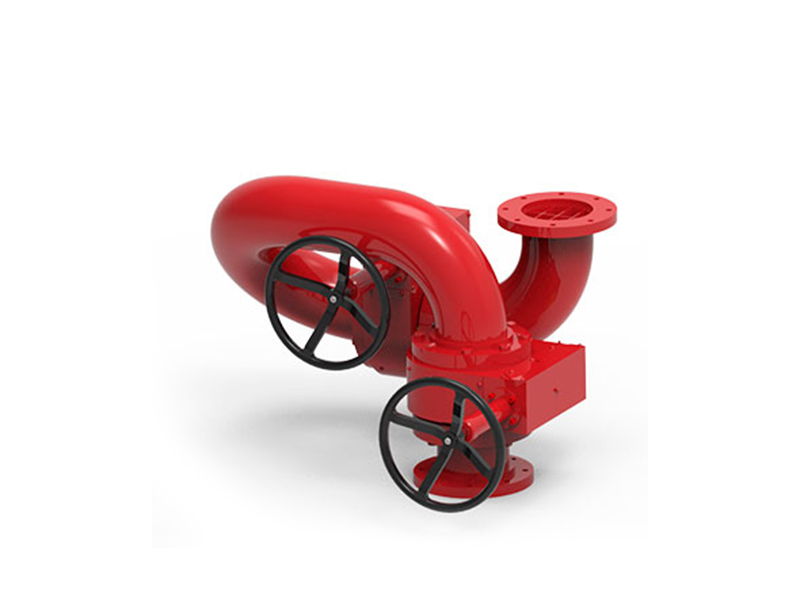

- MG-4S / MG-4I — مانیتورهای دستی با اهرم چرخشی
- AG-CM — برج/تروکالی مانیتور با مخزن فوم یکپارچه

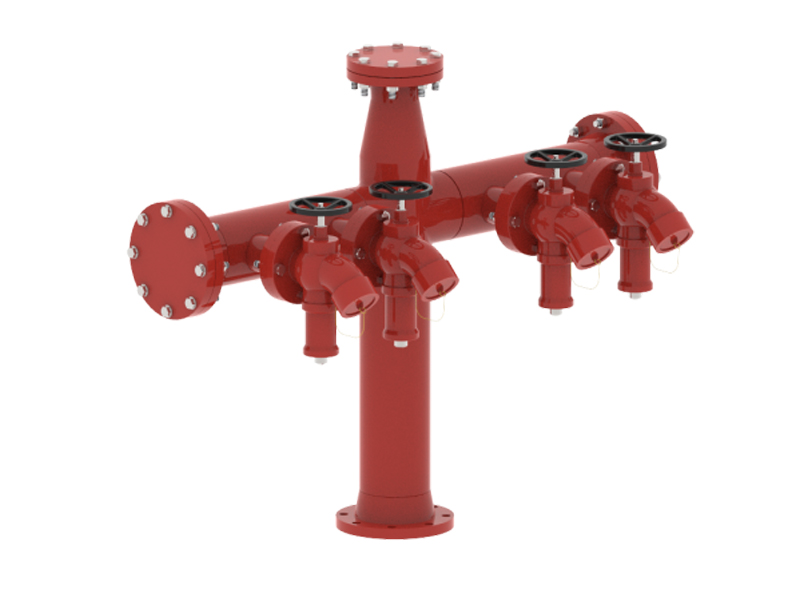

هیدرانت‌ها (Hydrants):
- AG-RM 4xC / 6xC — هیدرانت فولادی مانیتوردار
- AG-RM4-3 — هیدرانت تر مخصوص (“۴)
- AG-RM6-4 — هیدرانت تر مخصوص (“۶)

نازل‌های مانیتور (Monitor Nozzles):
- LMLV-065A / -065B — نازل مانیتور سه‌حالته

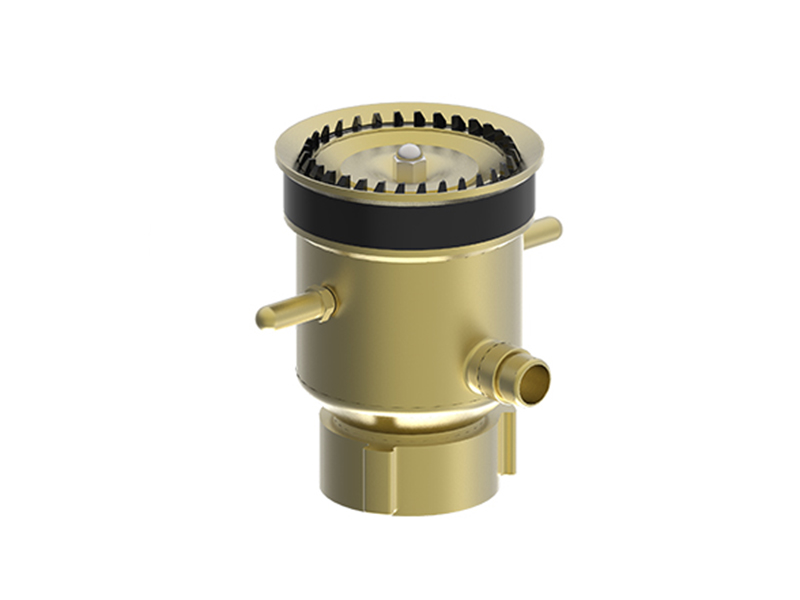

- LMAV-BU — نازل مانیتور خودمکنده (Self-Inducting)
- LMLF-1900BF / -2700BF / -3800BF — نازل جت مستقیم (Solid Stream)
- AG-EABA — نازل مانیتور کنترل از راه دور

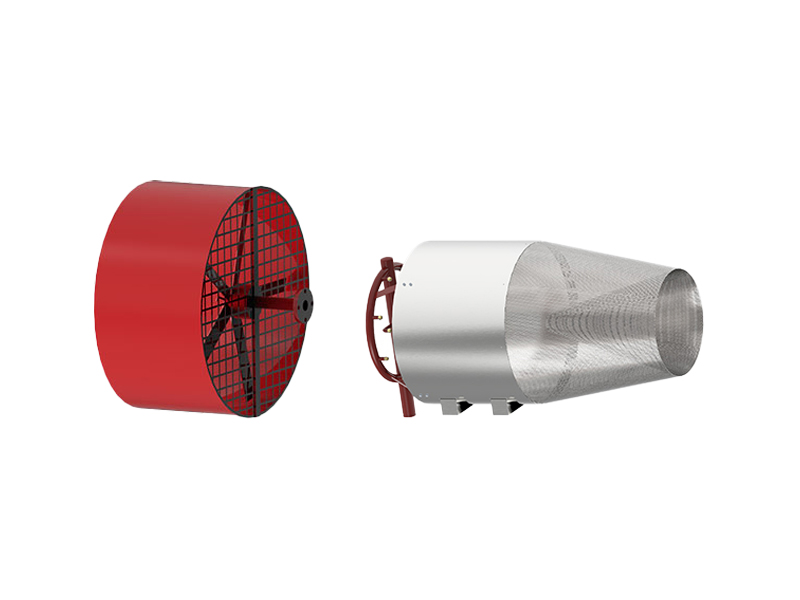

تجهیزات تخلیه فوم (Foam Discharge Equipment):
- FES/FEI-050U / -065U — سازنده فوم با اکسپنشن پایین
- AG-LME 200/300/400/500/600/800/10 — ژنراتور فوم با اکسپنشن متوسط
- AG-HEG 200/300/400 — ژنراتور فوم با اکسپنشن بالا

مشخصات

مخازن بلادر و تناسب‌گرها:

ظرفیت: ۱۴۰ تا ۱۵٬۰۰۰ لیتر (افقی)، ۱۴۰ تا ۷٬۵۰۰ لیتر (عمودی) — AG-TMIF
دمای کاری: ۱۰- تا ۵۰ درجه سانتی‌گراد؛ حداکثر فشار کاری: ۱۲ بار (۱۷۵ psi)
VHCC: سایز “۱ تا “۲ (DN25–DN50)، فلنج ANSI B16.5 150Lb RF، فشار ۲.۱ تا ۱۲.۳ بار (۳۰ تا ۱۷۵ psi)
PCVB/PCVI: سایز “۲ تا “۱۲ (DN50–DN300)، نصب نوع Wafer بین فلنج‌های ANSI 150Lb، حداکثر ۱۴ بار (رده UL: ۱۷۵ psi)، جنس برنجی یا استیل ضدزنگ

مخازن اتمسفریک:

ظرفیت: ۲۰۰ تا ۵٬۰۰۰ لیتر (فولاد کربنی/استیل)، ۲۰۰ تا ۳۰٬۰۰۰ لیتر (PRFV)، ۵۰۰ تا ۳٬۰۰۰ لیتر (HDPE، قابل انباشت عمودی)
دمای کاری: ۳۰- تا ۶۰ درجه سانتی‌گراد (نسخه‌های فولادی، PRFV و استیل)
ساخت یکپارچه مخزن HDPE به روش دمشی-اکستروژن (Extrusion-Blow Molding) جهت تضمین آب‌بندی کامل؛ غیرشفاف برای جلوگیری از رشد جلبک
قابل نصب به‌صورت افقی یا عمودی

تناسب‌گرهای اینلاین فوم:

جریان پایین (PCFA/B-050-G): ۲۰۰ تا ۸۰۰ لیتر بر دقیقه، اتصال شیاردار “۲، جنس برنجی یا آلومینیوم آنودایز، نسبت پیش‌مخلوط ۳ تا ۶٪
جریان متوسط (PCFB/PCFI): ۱۰۰ تا ۳٬۵۰۰ لیتر بر دقیقه، فلنج ANSI 150Lb FF، جنس برنجی یا استیل ضدزنگ، نسبت پیش‌مخلوط ۳ تا ۶٪، بازیابی تا ۶۵٪ فشار ورودی برای تجهیزات پایین‌دستی
جریان بالا (PCFB): ۱٬۰۴۰ تا ۶٬۴۰۰ لیتر بر دقیقه، اتصال فلنجی DIN/ANSI، رزوه‌ای، یا شیاردار، نسبت پیش‌مخلوط ۳ تا ۶٪، فشار کاری ۶ تا ۱۲ بار

سیستم‌های فشار متعادل:

SKID-B/SKID-I: اسکید پیش‌مونتاژ و پیش‌سیم‌کشی‌شده شامل شیرهای ورودی/خروجی/بای‌پس، پرشر سوئیچ، شیر برقی، زهکش مشترک، و اتصال فلنجی به شبکه اعلام حریق؛ جنس برنجی یا استیل ضدزنگ AISI 316؛ حداکثر فشار ۱۷.۵ بار (۲۵۰ psi)
ILBPB/ILBPI: سایز “۳ تا “۶ (DN80–DN150)، فلنج ANSI 150Lb FF، فشار کاری ۳ تا ۱۴ بار، جنس برنجی یا استیل ضدزنگ AISI 316

غلظت‌های فوم:

AFFF (۱٪): مناسب برای حریق‌های کلاس A و B هیدروکربنی
AR-AFFF (۱×۳٪ / ۳×۳٪): رفتار شبه‌پلاستیک (Pseudoplastic)؛ ترکیب سورفکتانت‌های فلوئوردار و هیدروکربنی جهت تشکیل غشای آبی و مهر بخار روی سطوح هیدروکربنی و حلال‌های قطبی؛ مقاومت بالا در برابر بازاشتعال (Burnback)؛ قابل استفاده در سیستم‌های اکسپنشن پایین/متوسط/بالا و سیستم‌های هوای گرم (Hotfoam)
فلوئوروپروتئین (FP 6٪): پوشش‌دهی سریع، لایه فوم پایدار؛ دافع هیدروکربن؛ مقاومت بالا در برابر بازاشتعال
غلظت سنتزی چند-اکسپنشن: فاقد پرفلوئوروسورفکتانت؛ قابل استفاده در سیستم‌های اکسپنشن پایین، متوسط و بالا

مانیتورها و نازل‌ها:

مانیتورهای کنترل از راه دور (AG-EMP3/4/6/8): سایز “۳ تا “۸ (DN80–DN200)، جنس فولاد کربنی یا استیل ضدزنگ، اتصال کروی دوگانه با سیستم گریسکاری/قفل، پره‌های هدایت‌کننده ریخته‌گری‌شده برای کاهش تلاطم و افت فشار، فشار کاری ۱۲ بار (۱۷۵ psi)
مانیتورهای دستی (MG-4S/MG-4I): اتصالات چرخشی برنجی، بلبرینگ‌های استیل ضدزنگ دو ردیفه، قابل بهره‌برداری توسط یک آتش‌نشان
برج/تروکالی مانیتور (AG-CM): فولاد کربنی، مخزن فوم یکپارچه با ظرفیت ۲۰۰ تا ۴٬۲۰۰ لیتر
نازل سه‌حالته (LMLV-065A/B): برنجی، اتصال “۲½ BSP مادگی، جریان ۱٬۵۰۰ تا ۲٬۲۷۰ لیتر بر دقیقه، فشار ۱۲ بار
نازل خودمکنده (LMAV-BU): برنجی، اتصال “۳ BSP مادگی + ورودی فوم “۱¼ BSP، جریان ۱٬۹۰۰ تا ۲٬۸۵۰ لیتر بر دقیقه
نازل جت مستقیم (سری LMLF): برنجی، اتصال “۳/”۴ BSP مادگی، جریان ۱٬۹۰۰ تا ۳٬۷۸۵ لیتر بر دقیقه، فشار ۱۲ بار
نازل کنترل از راه دور (AG-EABA): استیل ضدزنگ، فلنج “۲½ (رزوه BSP اختیاری)، جریان ۱٬۵۰۰ تا ۸٬۵۰۰ لیتر بر دقیقه، فشار ۱۴ بار (۲۰۰ psi)

هیدرانت‌ها:

هیدرانت مانیتوردار (AG-RM 4xC/6xC): سایز “۴/”۶ (DN100/DN150)، اتصال یراق ANSI 150Lb، جنس فولاد کربنی، دو خروجی “۲½ هر یک با شیر قطع جداگانه، قابلیت نصب مانیتور
هیدرانت‌های تر (AG-RM4-3، AG-RM6-4): بدنه “۴/”۶، فولاد کربنی، خروجی‌های شیلنگ (“۲½) و خروجی‌های پمپر (“۴) با شیرهای پروانه‌ای/دروازه‌ای، سر مخزن به‌صورت کور یا فلنج ANSI 125Lb

تجهیزات تخلیه فوم:

اکسپنشن پایین (FES/FEI-050U/065U): ورودی “۲/”۲½، خروجی “۳/”۴، فلنج ANSI 150Lb، جنس فولاد کربنی یا استیل ضدزنگ، جریان ۷۵ تا ۵۵۷ لیتر بر دقیقه، برای حفاظت مخازن سقف شناور روباز
اکسپنشن متوسط (AG-LME200 تا 10): اتصال “۲ تا “۳ فلنجی یا رزوه‌ای، فشار ۵ بار، نسبت اکسپنشن ۲:۱، جریان ۲۰۶ تا ۱٬۳۰۰ لیتر بر دقیقه
اکسپنشن بالا (AG-HEG200/300/400): اتصال شیاردار “۲، فشار ۵ بار، نسبت اکسپنشن ۱:۵۵۰ تا ۱:۷۵۰، جریان ۲۰۰ تا ۴۰۰ لیتر بر دقیقه، برای حفاظت فضاهای بسته و کنترل بخار LNG
