توضیحات
شیر الکتریکی پیش عملگر با همبندی یگانه مدل AGCX جهت مناطق حساس به آب که نیاز به محافظت در برابر جریان بی رویه آب به لوله کشی سیستم اسپرینکلر دارند، طراحی شده است.
شیر الکتریکی پیش عملگر به صورت هیدرولیکی عمل نموده و با استفاده از clapper آب ورودی به سیستم پیش عملگر کنترل می شود.
در سیستم های Deluge از نازل های باز به عنوان محل های تخلیه در آتش سوزی استفاده می کنند، در حالی که در سیستم های پیش عملگر از آبپاش یا نازل بسته استفاده می کنند.
هر دو سیستم برای کنترل عملکرد Deluge Valve از دستگاههای تشخیص جداگانه استفاده می کنند. دریچه تخلیه AGCX را می توان از قسمت خارجی و بدون برداشتن پوشش، مجدداً تنظیم کرد.
این کار با فشار آوردن به عقب و چرخاندن دکمه تنظیم مجدد خارجی در قسمت عقب Deluge Valve انجام می شود.
مشخصات
Model AGCX
Material Ductile Iron

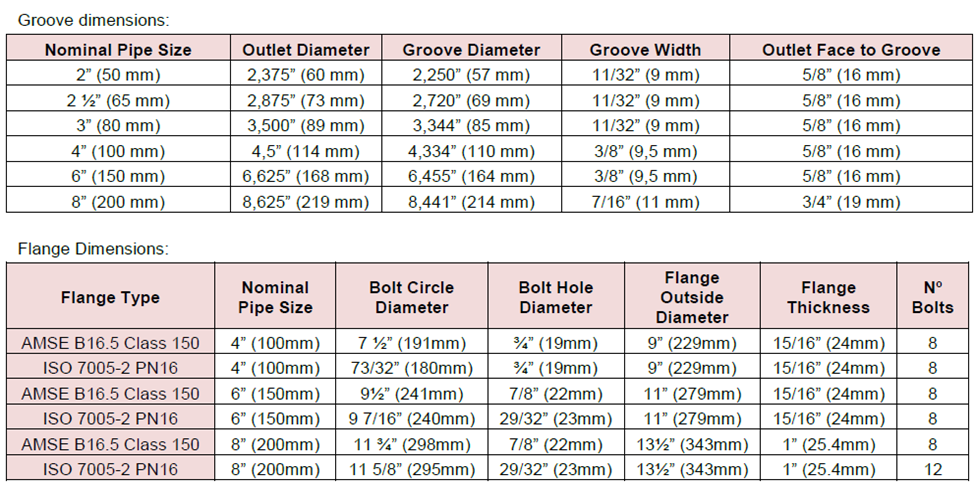

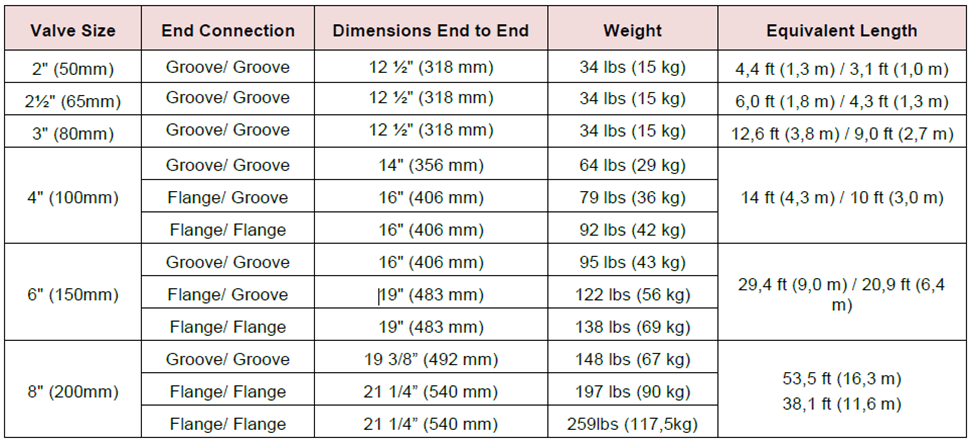

Nominal size Grooved: 2” (50 mm), 2 ½“ (65 mm) & 3” (80 mm) Flanged: 4” (100 mm), 6” (150 mm) & 8” (200 mm)
Rated working pressure 250 psi (17,2 bar) for 2”, 2½”, 3”, 8” valve sizes 300 psi (20,7 bar) for 4” & 6” valve sizes
Factory tested to a hydrostatic pressure 500 psi (34,5 bar) for 250 psi (17,2 bar) pressure service 600 psi (41,4 bar) for 300 psi (20,7 bar) pressure service
Installation position Vertical mounting
End and Trim connection ANSI/AWWA C606 grooved inlet and outlet (2”, 2 ½” & 3”) Threaded openings Per ANSI B 2.1 Flange connection: ANSI B 16.5 Class 150 (4”, 6” & 8”) ISO 7005-2 PN16 (only for Ductile Iron Model)
Cv factor 2” (50 mm): 2 ½“ (65 mm) 3” (80 mm) 4” (100 mm) 6” (150 mm) 8” (200 mm)
Finish Red RAL 3000
استانداردها و تاییدیه ها
FM
UL
